Dokumentation af fugtteknik ved udvendig kælderisolering

På Teknologisk Institut har vi undersøgt effekten af udvendig diffusionsåben efterisolering af grundmurede kælderydervægge, ved en kombination af casestudie og hygrotermiske simuleringer.

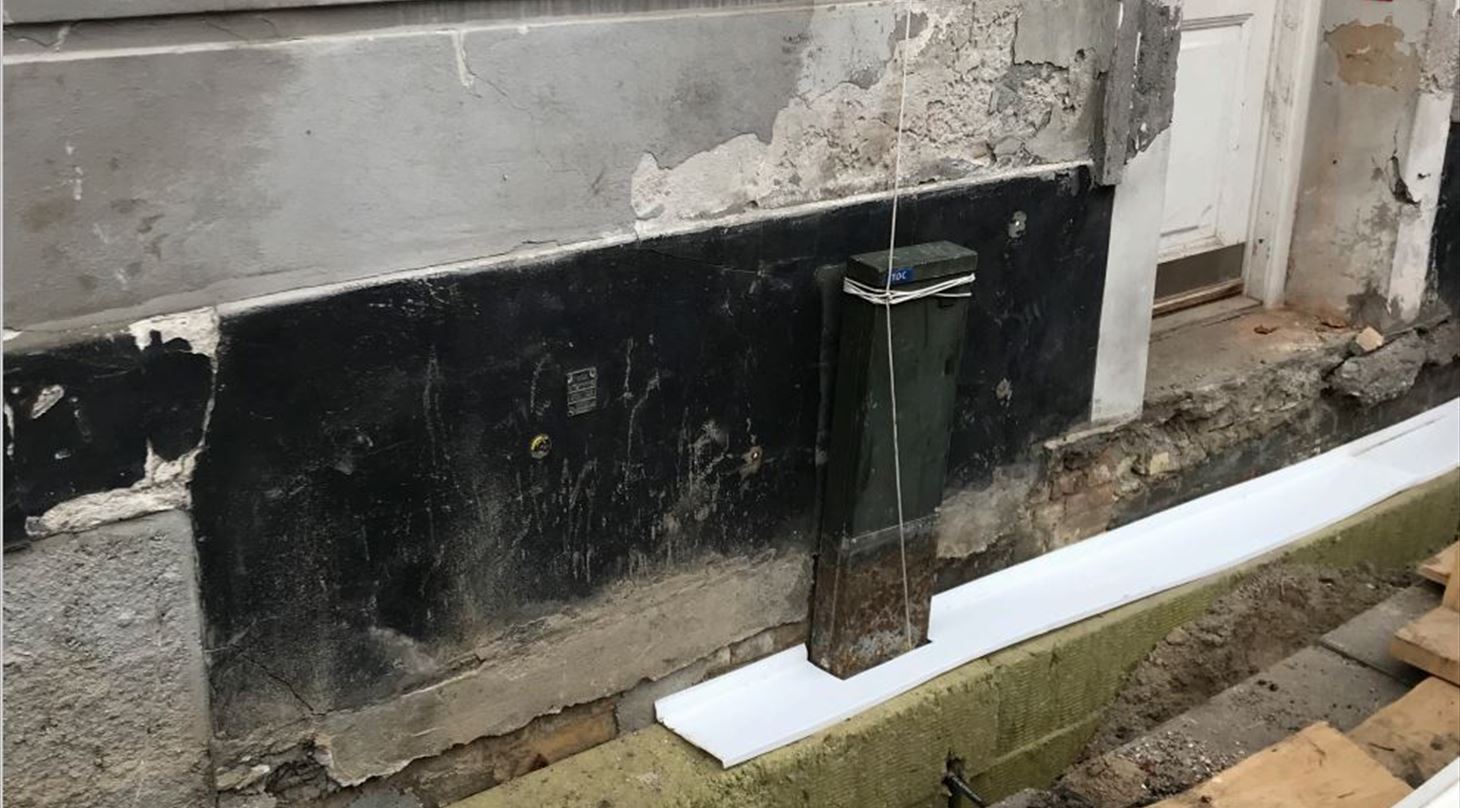

I casestudiet har vi over en periode på 3 år løbende målt fugtniveauet i kældervæggen ved bl.a. TROXLER systemet* og datalogning af den relative luftfugtighed og temperatur flere steder i vægges tværsnit. På baggrund af målingerne fra casestudiet har det være muligt at kalibrere de hygrotermiske modeller i WUFFI**, således at udtørringen over længer tid end selve måleperioden kan simuleres, ligesom det har været muligt at simulere forskellen mellem en diffusionsåben løsning som den anvendte og en mere diffusionslukket løsning.

Resultaterne fra projektet kan ses i en pjece udarbejdet for GI.

Læs publikation om fugt og isolering

I videoen beskrives de bygningsfysiske forhold, som bør overvejes i forbindelse med udvendig efterisolering af kælderydervægge.

Se video om udvendig efterisolering af kælderydervægge.

*TROXLER-systemet er en teknologi, der bruges til at måle vandindholdet i forskellige materialer, såsom beton eller murværk. Systemet har en neutronkilde, der udsender hurtige neutroner til den konstruktion, der måles på. Når disse neutroner trænger ind i et materiale, støder de sammen med atomkernerne i materialet. Hvis de støder sammen med tunge atomkerner, påvirkes deres hastighed ikke meget. Men når de rammer lette atomkerner som brint, der er bundet i vandmolekyler, mister de meget af deres hastighed. TROXLER-systemet måler de neutroner, der har mistet hastighed efter at være stødt sammen med brint, og dermed på tilstedeværelsen af vand i materialet. Antallet af de reflekterede langsomme neutroner måles og giver et udslag, der kaldes tælletallet.

I en tør konstruktion kan indholdet af brint være stort eller lille, afhængig af de materialer der indgår. Forudsat at der måles på et ensartet materiale, vil variationen af de reflekterede neutroner være meget lille, men tælletallet vil afhænge af materialesammensætning og dimensioner, og skal derfor vurderes på grundlag af variationer hen over ensartede overflader. Der kan således ikke gives generelle retningslinjer for vurdering af tælletal.

Afhængig af materialet måler TROXLER-udstyret fugt i op til 100-150 mm's dybde i de fleste emner.

**WUFI er et beregningsværktøj til bygningsfysik. Det er specialiseret i dynamiske hygrotermiske beregninger, det vil sige beregninger af varme- og fugttransport gennem en bygningskonstruktion.

I modsætning til værktøjer, der kun beregner under stationære forhold, tillader WUFI brug af detaljerede vejr- og indendørs fugtdata. Dette gør det muligt at undersøge fugtforhold ved specifikke punkter i en konstruktion over en længere tidsperiode og med meget detaljerede beregningsintervaller, for eksempel på timebasis.

WUFI inkluderer også dampdiffusion og kapillarsugning i sine beregninger af fugttransport. Dette bidrager til en mere præcis og helhedsorienteret forståelse af fugt- og varmetransport i bygninger.
